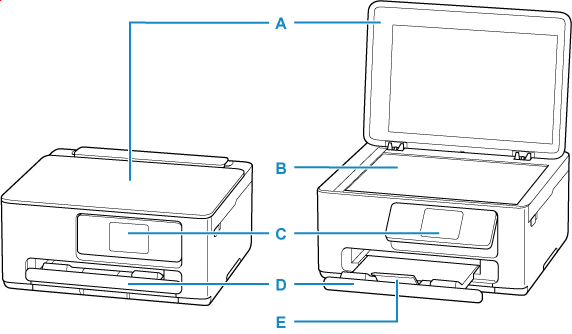

正面圖

A: 文件蓋板

開啟以在原稿玻璃上放置原稿。

B: 原稿玻璃

在這裡放置原稿。

C: 操作面板

用以變更印表機設定或操作印表機。 列印開始前，出紙托盤會將面板推開。

• 操作面板

D: 出紙托盤

輸出已列印的紙張。 列印前將其拉出。

E: 出紙托盤擴展架

開啟以承托輸出紙張。

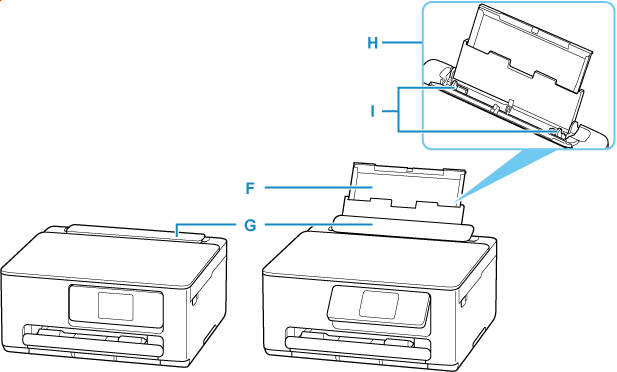

F: 托紙架

擴展以在後端托盤中裝入紙張。

G: 送紙槽蓋板

防止任何物件掉落到送紙槽。

開啟以移動紙張導引器，並在列印前將其關閉。

H: 後端托盤

可以同時裝入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。

• 在後端托盤中裝入相片紙/一般紙張
• 在後端托盤中裝入信封

I: 紙張導引器

對齊紙疊的兩側。

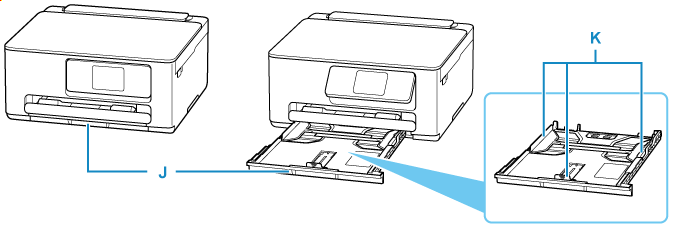

J: 紙匣

將A4、B5或A5大小的一般紙張裝入紙匣，然後將紙匣插入印表機。

• 在紙匣中裝入一般紙張

K: 紙張導引器

對齊紙疊的右側/左側/前端。
